制造厂商 / Manufacturer: | 舍厄尔（SCHERER） |

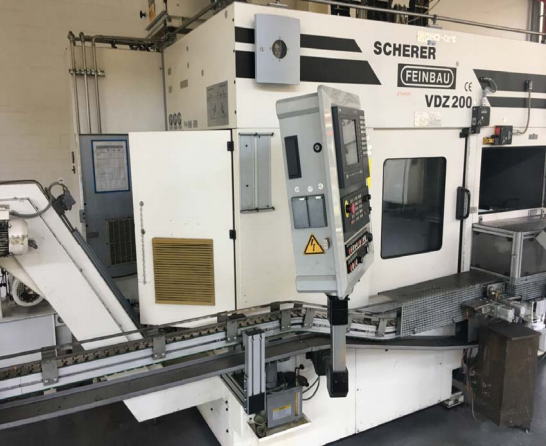

机床型号 / Machine model: | VDZ 200 |
出厂日期 / Year of produce: | 1997, 2002 |
机床编号 / Serial No.: | 11035, 12054 |
数控系统 / CNC control system: | Siemens 840C, Siemens 840D |
最大车削直径 / Max. turning diameter: | 200 mm |
最大车削长度 / Max. turning length: | 100 mm |
X轴行程 / X axis travel: | 820 mm |
Z轴行程 / Z axis travel: | 240 mm |
X轴进给速度 / X feed rate: | 60 m/min |
Z轴进给速度 / Z feed rate: | 30 m/min |
主轴前端直径 / Spindle frontend bearing: | 100 mm |
主轴锥度 / Spindle taper: | A5 (DIN 55026) |
主轴转速 / Spindle speed: | 7200 rpm |
主轴功率 / Spindle power: | 23.6/29 kW |
最大扭矩 / Max. torque: | 146 Nm |
刀库容量 / Capacity of tool magazine: | 8 |
总连接负载 / Total connecting power: | N/A |
机床毛重 / Machine gross weight: | 6000 kg |
机床外形尺寸 / Machine dimensions: | 2400 x 1700 x 2700 mm |
装置和附件 / Equipments & Accessories: | 西门子840C & D / Siemens 840C & D |
| 送料托板（从进出口红线处截断） / Job loader (cut from joints mark in RED) |
| 电磁排屑器 / Chip conveyor |
| 线缆、管路、支架和护罩 / Cables, pipes, stands and covers |
| 技术资料 / Technical documents |
